悬臂式货架用途及优点

悬臂式货架简介

悬臂式货架是货架中重要的一种。悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。悬臂式货架立柱多采用H型钢或冷轧型钢，悬臂采用方管、冷轧型钢或H型钢，悬臂与立柱间采用插接式或螺栓连接式，底座与立柱间采用螺栓连接式，底座采用冷轧型钢或H型钢。

悬臂式货架用途

悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。悬臂式货架立柱多采用H型钢或冷轧型钢，悬臂采用方管、冷轧型钢或H型钢，悬臂与立柱间采用插接式或螺栓连接式，底座与立柱间采用螺栓连接式，底座采用冷轧型钢或H型钢。货物存取由叉车、行车或人工进行。货架高度通常在2.5米以内(如由叉车存取货则可高达6米)，悬臂长度在1.5米以内，每臂载重通常在1000KG以内。此类货架多用于机械制造行业和建材超市等。加了搁板后，特别适合空间小，高度低的库房，管理方便，视野宽阔，与普通搁板式货架相比，利用率更高；根据承载能力可分为轻量型、中量型、重量型三种。对于存放笨重,零散或其它特殊的产品,悬臂式货架是理想的解决方案. 悬臂式货架有单臂和双臂之分,高效存储木料、管材、长条物等类似产品.悬臂式货架是在传统式货架支柱上装设外悬臂而成，是一种长形物专用的货架。

悬臂式货架优点

悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。货物存取由叉车、行车或人工进行。悬臂式货架的高度通常在2.0米以内(如由叉车存取货则可高达6米)，悬臂长度在1.5米以内，每臂载重通常在800KG以内。

悬臂式货架规格

立柱规格(mm) 立柱高度(mm) 悬臂长度(mm)
100×50 1500 300
2000 400
2500 500
3000 600
200×60 3500 700
4000 800
300×90 4500 900
5000 1000
表面处理 喷塑

悬臂式货架结构特点

1、悬臂式货架有单臂和双臂之分，高效存储木料、管材、长条物等类似产品。悬臂式货架可由单个立柱片单元配以悬臂通过水平拉杆、斜拉杆等连续组成多个单元系统。
2、悬臂式货架在质量、安全性和管理方面是行之有效的存储系统。立柱片由立柱和底座构成，立柱由两片特殊设计的C型钢对焊而成，这种结构充分利用材料的抗载容量，有着承载大、造价低的特点。
3、立柱预制双排孔，孔的节距为100mm，悬臂通过板销与立柱连接，可以以100mm为节距上下调节。

悬臂架参数表（参考）

产品规格 立柱规格 立柱高度 悬臂规格 悬臂长度 单臂荷重
(mm) (mm) (mm) (mm) (kg)
轻型悬臂架 50*100*2.0 ≤1800 40*60*1.5 ≤700 ≤150
60*120*2.0 ≤2000 40*80*1.5 ≤1000 ≤250
50*100*1.5 ≤300
中型悬臂架 70*140*2.0 ≤2500 50*100*2.0 ≤1100 ≤350
50*120*1.5 ≤400
50*120*2.0 ≤450
80*180*2.0 ≤3000 50*140*1.5 ≤1200 ≤500
50*140*2.0 ≤600
重型悬臂架100*200*2.5 ≤3500 100*100*2.0 ≤1300 ≤1000
60*160*2.0 ≤1500

悬臂式货架特点

1、只适用于长条状或长卷状货品存放。
2、需配合叉距较宽之搬运设备，如叉距较大的侧面式叉车。
3、货架高度受限，一般在6m以下。
4、空间利用率低，约35%—50%。
5、储物型态：长条状物和长卷状物。

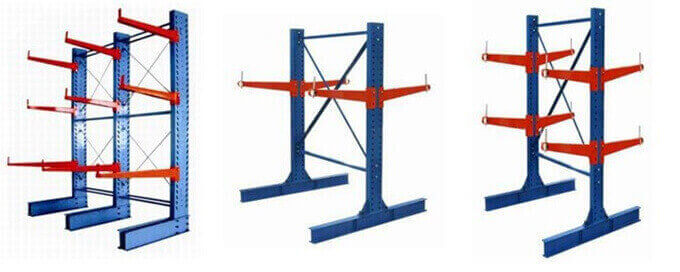

悬臂式货架图片
