抽拉式货架结构特点

抽拉式货架简介

抽拉式货架又称模具货架，首要用于寄存各种模具物品。顶部可装备移动葫芦车（手拉或电动），抽屉底部设有滚轮轨迹，承载后仍然能用很小的力自若地拉动，附加定位保险设备，安全可靠；根据承载才调可分为轻量型、分量型两种。操作简练:选用轴承组合,滑动平移并附有独立吊模设备,无需大型行车及叉车。

抽拉式货架特征

1、抽拉式货架安全可靠：附加定位设备，运用安全可靠。
2、操作简练：选用轴承组合，滑动平稳，并附有独立吊模设备。
3、结构简略：由多种组合部件拼装而成，便于运送、设备和拆开。
4、节省场所：占地面积仅为1.8平方米可寄存几十套中型模具，有用节省空间，便于模具的保养和处理。
5、可按照用户需求接受承重不同标准不同的抽拉式货架。
6、色彩可自定。
7、承重面选用花纹板，可增加摩擦力避免模具滑落等现象。
8、模块化散件可任意拼装长度。
9、可调度地脚高度，打败场所表面不平坦。

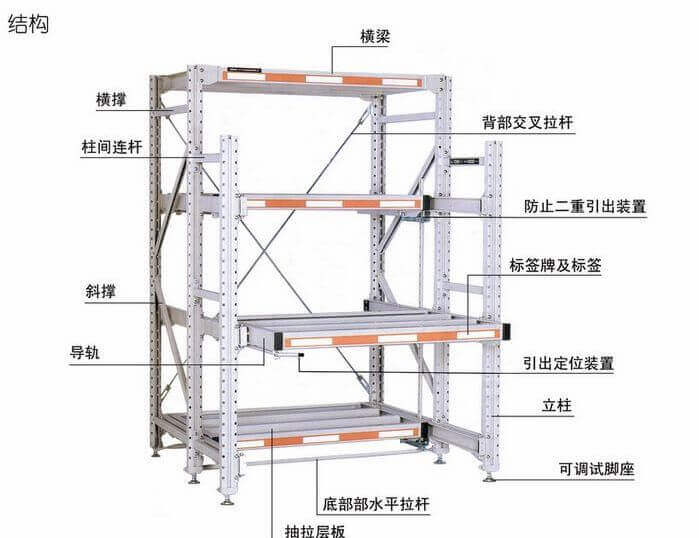

抽拉式货架结构图

抽拉式货架生产工艺

1、轻型抽拉式货架选用100×50mmC型钢作为专用立柱，立柱由优质Q235带钢经轧机一次性轧制而成。
2、抽屉盘结构一般选用矩形管和4.0折弯件焊接而成上铺钢板。导向槽选用4.0钢板折弯而成。顶部、底部选用横梁联接，顶部铺顶板，顶板可寄存物品。
3、重型抽拉式货架选用重型货架做为全体结构，在货架柱片上设备导向轨、抽屉盘。一般立柱需用不低于90×70立柱。
4、抽拉式货架由立柱加拉杆组成柱片，将导向槽设备于柱片之上，上下用横梁联接固定，接着将抽屉盘设备于导向槽内，上好限位销和导向轨，毕竟铺设顶板。
5、如厂房内无行吊，还可在货架立柱之上架起天轨和天车，并可设备手动或电动葫芦，天轨选用不低于100×50抱焊横梁。
6、全体部件做好黑胚后经抛丸除油、除锈，喷塑毕竟一道外表处理工艺，完成后便可包装发货。

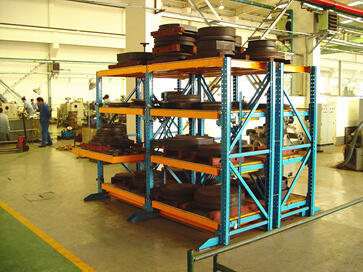

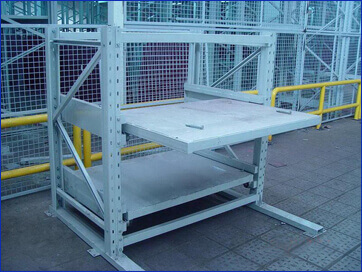

抽拉式货架图片
